Calculul contravântuirilor halei

Eforturi de calcul

Pentru dimensionarea tiranților și montanților, s-au extras solicitările de calcul din programul Etabs, luând q =1.

Montanții s-au dimensionat din verificarea la flambaj sub acțiunea forței axiale de compresiune, iar tiranții din verificarea la forța axială de întindere.

În funcție de direcția și sensul de acțiune al seismului, există patru situații:

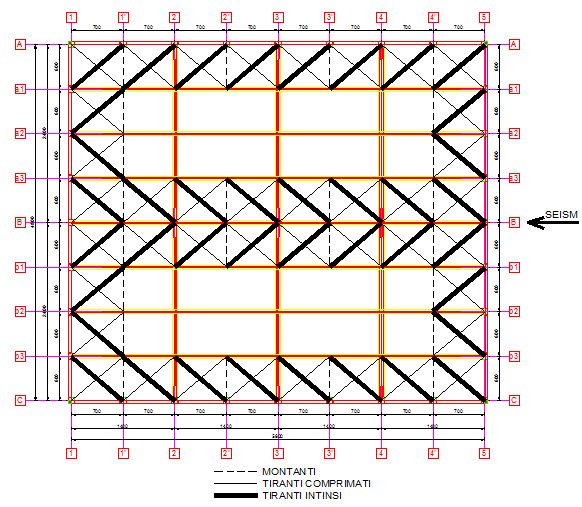

a)  cazul I

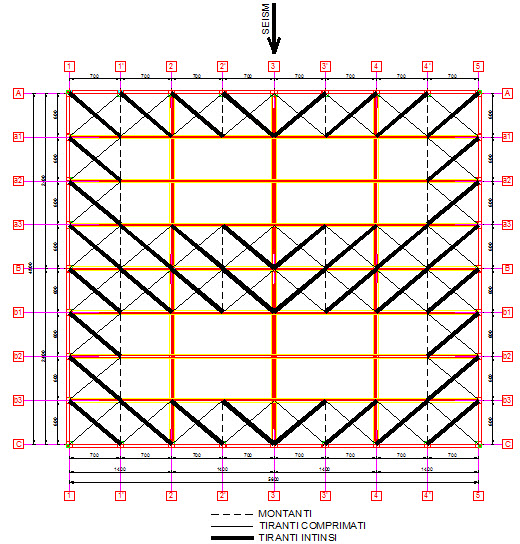

b)  cazul II

c)  cazul III

d)  cazul IV

Din combinațiile de încărcări care conțin și seismul, din diagrama de forță axială, s-au obținut următoarele solicitări:

-    pentru montanți Nmax = 28.3 kN
-    pentru tiranți Nmax = 23.13 kN

Oțelul utilizat pentru confecționarea contravântuirilor este S235.

Dimensionarea tiranților

Aria secțiunii pentru o bara filetată M16 este

Verificarea condiției de rezistență:

Dimensionarea montanților

Se considera montanți confectionați din țeava 60x60x5 mm.

Aria este A = 60 ∙ 5 ∙ 2 + 50 ∙ 5 ∙ 2 = 1100mm2.

Momentul de inerție este

Raza de girație este

Lungimea de flambaj (distanța dintre pane) este: lf = 5840 mm.

Coeficientul de zveltețe:

Coeficientul de zveltețe Euler:

Coeficientul de zveltețe relativă:

Tensiunea critică:

Coeficientul de flambaj pe bara ideală:

Coeficientul de flambaj al barei reale:

unde

Pentru otel S235, cu grosimea profilului t = 5mm, se utilizează curba B și se alege α = 0.34.

Verificarea coeficientului de pondere

Verificarea la flambaj

Verificarea la forfecare a șurubului

Pentru prinderea tiranților de pane se vor utiliza șuruburi M16, gr. 8.8.

Aria secțiunii unui șurub M16 este

Efortul capabil la forfecare a șurubului este

Valoarea solicitării de întindere din tiranți, considerând că tiranții formează un unghi de 90⁰ între ei, este:

Deci
