Calculul fundațiilor halei

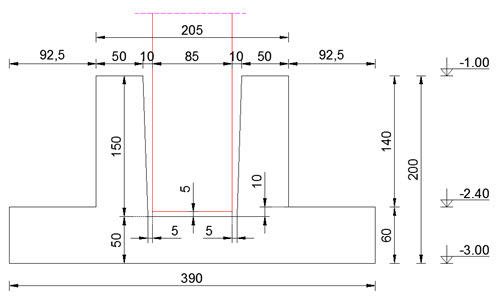

Infrastructura este alcătuită din fundații izolate monolite. Conform predimensionării, pentru fundația stâlpilor interiori s-au obținut dimensiunile:

Dimensionarea armăturii de la partea inferioară a tălpii fundației

Conform predimensionării, la baza fundației :

N'ED = 2 907.02 kN
   M'ED = 1 518.31 kNm

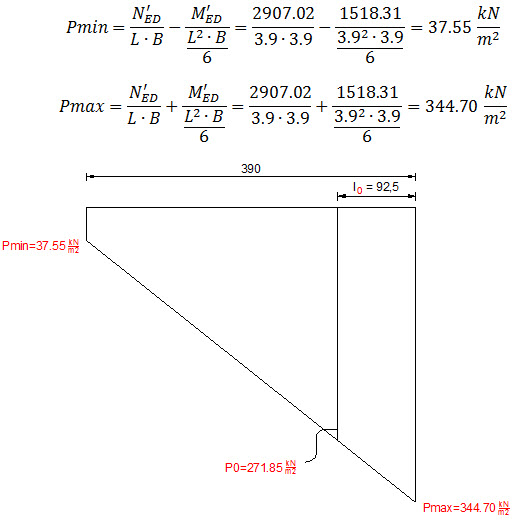

Presiunile pe talpa fundației:

Momentul de calcul de la fața gulerului fundației:

Aria de armătură necesară :

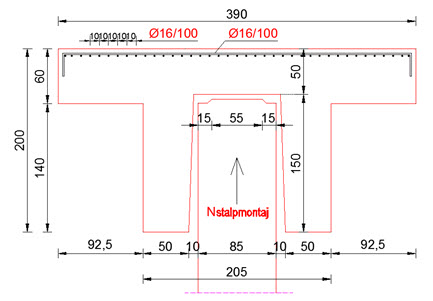

Pentru a acoperi această arie de armătură, ar fi necesare 26 de bare de Ø12/150 mm (As = 2 940.53 mm2), dar se pentru a se îndeplini verificarea la străpungere a tălpii, se vor folosi 39 de bare de Ø16/100 mm (As = 7 841.42 mm2).

Verificarea la străpungere a tălpii fundației

Verificarea se efectuează considerând talpa ca fiind o placă din beton rezemată pe stâlp. Se ia, de asemenea, în considerare faptul că fundul stâlpului este profilat pentru o mai buna încastrare în fundație. Deci secțiunea de stâlp cu care se face verificarea este de 550x550 mm.

Considerând acoperirea cu beton de 5 cm (clasa de expunere XC2, conform EC2), înălțimile utile pe cele două direcții sunt:

dy = 500 - 50 - 8 = 442mm
dz = 500 - 50 - 16 - 8 = 426mm

media lor fiind

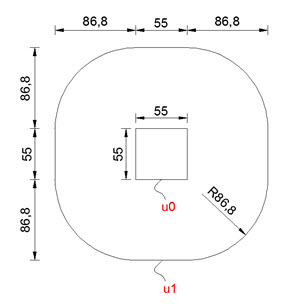

Perimetrele de calcul sunt:

u0 = 2 ∙ (bs + ls) = 2 ∙ (550 + 550) = 2200mm
u1 = 2 ∙ (bs + ls) + 2 ∙ π ∙ (2 ∙ d) = 2 ∙ (550 + 550) + 2 ∙ π ∙ (2 ∙ 434) = 7 653.80mm

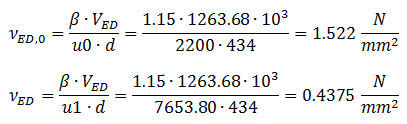

Eforturile de calcul corespunzătoare celor doua perimetre sunt:

unde β = 1.15 pentru stâlpii interiori.

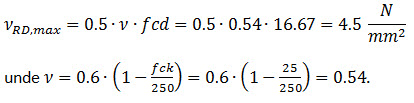

Capacitatea maximă portantă la străpungere în lungul secțiunii considerate este:

Pentru a se evita zdrobirea betonului comprimat, valoarea eforturilor unitare maxime din efectul de străpungere νED,0 , distribuite pe perimetrul stâlpului, trebuie să se îndeplinească condiția:

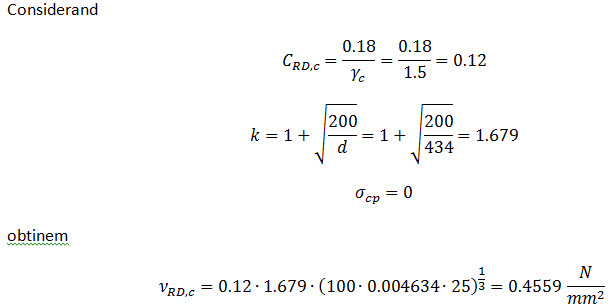

Capacitatea portantă la străpungere a tălpii fundației, fără armătura specifică este:

Pentru determinarea lui ρ_l, se consideră armătura dispusă pe distanțele:

by = bs + 2 ∙ 3 ∙ dy = 550 + 2 ∙ 3 ∙ 442 = 3202mm
bz = ls + 2 ∙ 3 ∙ dz = 550 + 2 ∙ 3 ∙ 426 = 3106mm

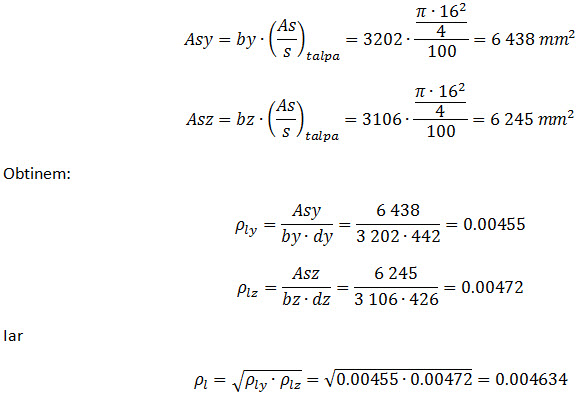

Ariile de armătură corespunzătoare sunt:

















Se observă că VED = 0.4375 N/mm2 < VRD,c = 0.4559 N/mm2 , deci nu este nevoie să se utilizeze armătura transversală specifică pentru strapungere.

Dimensionarea armăturii de la partea superioară a tălpii fundației

Pentru determinarea ariei de armatură necesară, se consideră partea de talpa de fundație de la fața gulerului, încărcată cu 5 kN/mp (încărcare tehnologică) și cu încărcarea dată de pământul aflat deasupra fundației.

Încărcări:

-   încărcare tehnologică qt = 5 kN/m2 ∙ 3.9m = 19.5 kN/m
-   încărcare din pământ și greutate proprie q= 0.925m ∙ 3.9m ∙ 3m ∙ 18 kN/m2 = 194.81 kN/m

Încărcarea totală este q = 19.5 ∙ 1.35 + 194.81 ∙ 1.35 = 289.32 kN/m

Momentul de calcul este

Aria de armătură necesară este

Deoarece diametrul minim permis a se folosi la armare este Ø10, pentru 20 de bare de Ø10/200mm se obține

Dimensionarea armăturii verticale în gulerul fundației

 Acoperirea cu beton este de 3.5 cm (clasa de expunere XC2, conform EC2).

Momentul de calcul este

Aria necesară de armătura este

Pentru 10 Ø12 se obtine

Dimensionarea armăturii orizontale în gulerul fundației

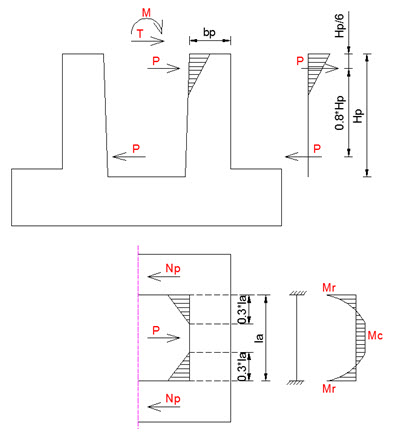

Conform predimensionării, rezultanta presiunilor pe peretele frontal al gulerului este P=586.58 kN.

Momentele încovoietoare rezultate în plan orizontal, aplicate părții superioare a peretelui frontal, sunt:

Mr = 0.045 ∙ P ∙ la = 0.045 ∙ 586.58 ∙ 1.05 = 27.72 kNm
Mc = 0.02 ∙ P ∙ la =0.02 ∙ 586.58 ∙ 1.05 = 12.32 kNm

Aria de armatură necesară este

Pentru procentul minim de armare, se obține

Pentru 4Ø14 se obține

Aceste armături se vor dispune în treimea superioară a gulerului fundației. În rest se vor dispune constructiv Ø10/200 mm.

Calculul fundațiilor s-a efectuat cu ajutorul unui program de calcul tabelar (Excel). Link-ul către fișierul de calcul tabelar este prezentat mai jos :

CALCULUL FUNDAȚIILOR
